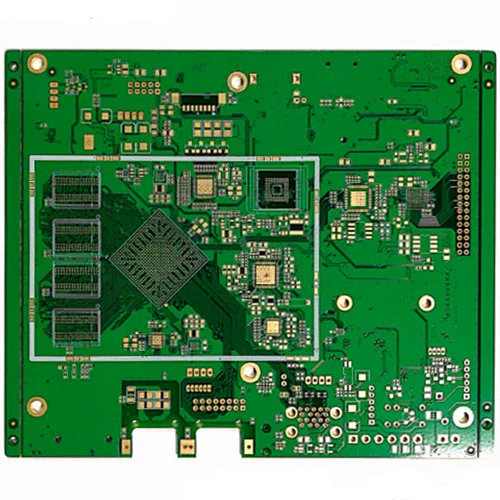

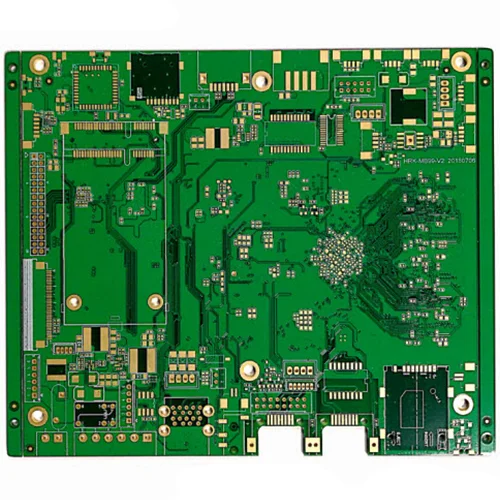

8層PCB回路基板

8層のPCB回路基板は、複数のパワーアイランドを必要とするアプリケーションに十分なルーティングスペースを提供する多層PCBです。この印刷回路基板は、2つの飛行機を追加することでEMCのパフォーマンスを向上させるのに役立ちます。

このボードは、多くの場合、マザーボード、ウェアラブルウォッチ、バックプレーンなどのコンパクトなデバイスに取り付けられています。8層PCBのコストの増加は、優れたEMCパフォーマンスの追加コストを正当化します。 8層のPCBスタックアップは、7列の誘電体材料で接続された4つの飛行機と4つのルーティング層で構成されています。

PCBには、EMCパフォーマンスが高くなるための6層ボードがあります。 8層のPCBは、下部と上部にはんだマスクで密閉されています。

8層のPCBスタックアップには、他の回路基板材料の理想的な代替品となる多くの利点があります。これらのPCBの利点は次のとおりです。

脆弱性を最小限に抑える：8層のPCBは、デバイスの脆弱性を低下させ、全体的なパフォーマンスを向上させます。これにより、内側の層がノイズから保護するのに役立ち、それにより外力に対する脆弱性が低下します。

放射線の削減：このタイプの多層スタックアップは、高速アプリケーションで発生する可能性のある放射を排除するのに役立ちます。他のスタックアップとは異なり、8層PCBはEMI放射を排除します。

運用コストの削減：8層のPCBスタックアップは、費用対効果の高いオプションです。交換と清掃に関しては、このスタックはあなたに多くのお金を節約できます。これは、8層のPCBスタックアップにはメンテナンスがほとんどなく、非常に耐久性があることを意味します。

機能の向上：8層PCBを選択すると、使用されるデバイスの速度と機能が向上します。このような印刷回路基板は、さまざまなアプリケーションでより信頼性が高く実用的です。このPCBには、信号ルーティングを強化するために4層の導電性材料があります。

8層PCBスタックアップアプリケーション

8層のPCBスタックアップは、ほとんどの電化製品で最も一般的なタイプのスタックアップです。この多層PCBは、次のようなさまざまなアプリケーションで使用できます。

医療産業

自動車産業

製造業

化学処理産業

航空宇宙産業
