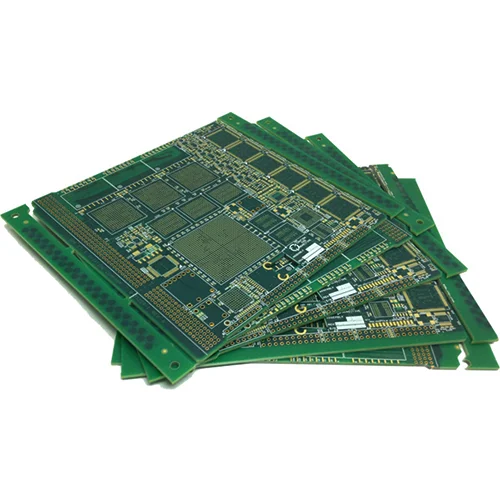

14層PCB回路基板

14レイヤーPCBスタックアップにはさまざまな用途があります。衛星アンテナ、プリアンプ、メモリモジュール、SANストレージ、ACドライブなどのアプリケーションで役立ちます。 14レイヤーPCBスタックアップは、多層プリント回路基板デバイスとして呼び出すことができ、8つの信号層が必要な場合はいつでも使用する必要があります。これとは別に、メッシュで作られた特別なシールドが必要な場合、14層のPCBスタックアップが必要になります。

14レイヤーPCBスタックアップアプリケーション

現在、多くの業界は、さまざまなアプリケーションに14層のPCBスタックアップを使用しています。それらはさまざまな用途を持っています。また、PCB業界のさまざまな分野で役立つと言えます。 14層のPCBスタックアップが適用される領域を以下に示します。

産業

14レイヤーPCBスタックアップは、さまざまな産業用アプリケーションの有名な名前になりました。制御システムと産業コンピューターで役立ちます。また、機械の運転に役立つ産業用および製造アプリケーションにも適しています。これは、14層のPCBスタックアップのサイズが小さく、強力で耐久性があるためです。

エレクトロニクス

マイクロ波オーブンとスマートフォンは、人々が定期的に使用する有名な電子製品です。これらの製品はすべて、印刷回路基板を使用していますが、現在では、通常の単層PCBの代わりに14層のPCBスタックアップを使用することを好みます。

車

ヘッドライトスイッチ、オンボードコンピューター、GPS、エンジンセンサーは、14層のPCBスタックアップを使用します。また、電気自動車はさまざまなアプリケーションでこのスタックアップを使用しています。

医療機器

ヘルスケア部門の多数の電子機器は、14層のPCBスタックアップを使用しています。これらのデバイスには、X線、CATスキャン、医療検査、心臓モニターに使用されるデバイスが含まれます。

通信

通信デバイスは、一般的なアプリケーションの多くで14層のPCBスタックアップを使用しています。これらのいくつかには、GPS、シグナル、衛星アプリケーションなどが含まれます。屋外のタワーまたはモバイルデバイスは、14層のPCBスタックアップを使用する通信アプリケーションを使用することがよくあります。

14層のPCBスタックアップの利点

設計の観点から見ると、14層のPCBスタックアップにはいくつかの利点があります。これらの利点は次のとおりです。

高品質

14層のPCBスタックアップを作成する前に、多くの作業と計画があります。そのため、14層のPCBスタックアップは、他のPCBスタックアップと比較して品質が向上しています。また、より信頼性があります。

小型

このPCBスタックアップは、同様の機能を備えた他のスタックアップと比較して小さくなっています。これは、その階層化されたデザインによるものです。また、14層のPCBスタックアップの小さくてコンパクトなサイズが、最新のテクノロジーの優位性を与えます。

パワーの増加

14層PCBスタックアップは、1つの印刷回路基板に複数のレイヤーを統合します。それが、彼らが超高速を提供する理由の1つです。

より耐久性

14層のPCBスタックアップを使用すると、極端な圧力と熱を簡単に処理し、その重量を耐えることができます。ここでは、レイヤーをプリプレグやその他の有用な材料と接続できます。この場合、スタックアップは十分な断熱性を提供します。これらの機能により、14層のPCBスタックアップがより耐久性があります。

柔軟性

14レイヤーPCBスタックアップは、柔軟な建設技術を使用しています。それが、あなたの印刷回路基板をより柔軟にするものです。半規則がわずかに曲がったり曲げたりすることができる場合、曲がり、曲がる柔軟性が必要です。
