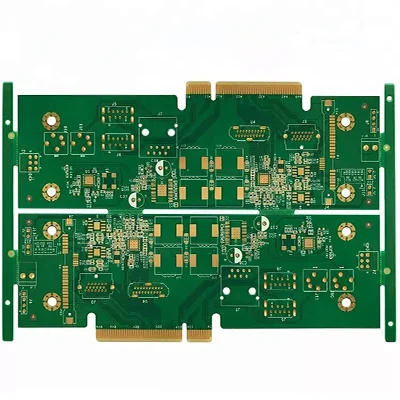

金の指の印刷回路基板

PCBゴールドフィンガーの詳細処理

プロのゴールドフィンガープリントサーキットボードメーカーとして、私たちの工場から金の指の印刷されたサーキットボードを購入することは安心できます。 1。金の指の耐摩耗性を高めるには、通常、金の指をハードゴールド（金の化合物）で電気めたにする必要があります。

2。金の指は、一般に45°、20°、30°などのその他の角度を後方に面取りする必要があります。設計に面取りがない場合、問題があります。 PCBの45°スロット

3。金の指は、全体的な溶接のための窓を作る必要があります。ピンは鋼のメッシュを開く必要はありません。

4. ShenxiとShenyinパッドと指先の間の最小距離は14milである必要があります。パッド経由を含め、指の位置から1mm以上離れて設計することをお勧めします。

5.金の指の表面に銅を塗らないでください。

6.金の指の内側のすべてのレベルで銅切断が必要であり、銅切断幅は一般に3mmです。ハーフピンガーの銅切断とフルピンガーの銅切断を行うことができます。
