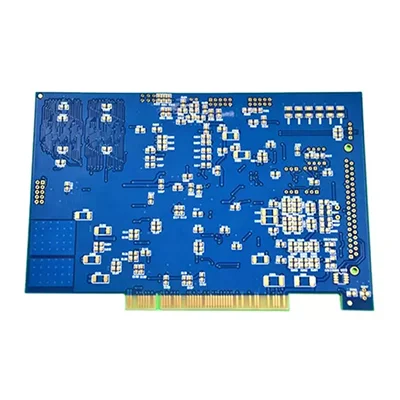

マルチレイヤーゴールドフィンガーマザーボードコントロールPCB
あなたのために、私たちはより良い価格と有能なサービスを提供することができます。マルチレイヤーゴールドフィンガーマザーボードコントロールPCBに興味をそそられる場合は、親切にご連絡ください。私たちは、品質保証を犠牲にして、良心主導の献身的なサービスの基準を遵守しています。
お問い合わせを送信
製品説明
PCBゴールドフィンガーの詳細な処理：
1.頻繁に差し込んでプラグを抜く必要があるPCBボードの場合、金の指の耐摩耗性を高めるために、金の指は一般に硬いメッキをする必要があります。
2。金の指は、一般に45°、20°、30°などの他の角度を後方に傾ける必要があります。設計が後方に傾けない場合、問題があります。下の図の矢印は、45°の傾斜角を示しています。
3.金の指は溶接ウィンドウ全体を作成する必要があります。ピンはスチールメッシュを開く必要はありません。
4. ShenxiとShenyinパッドの間の最小距離は1400万です。パッドは、viaパッドを含む指の位置から1mm以上離れていることをお勧めします。
5.金の指の表面に銅を塗らないでください。
データシート
| 名前： | マルチレイヤーゴールドフィンガーマザーボードコントロールPCB |
| タイプ： | 多層回路基板 |
| レイヤー数： | 6レイヤー |
| 基本資料： | FR4、アルミニウム、高TG FR4 |
| 銅の厚さ： | 0。5-1オンス |
| ボードの厚さ： | 0。4-4。 0mm |
| 絞り： | 0。15-0。 2mm |
| 線幅： | 0。1-0。 3mm |
| ライン間隔： | 0。1-0。 3mm |
| 表面処理： | 浸漬ゴールド、ブリキスプレー、金の指 |
| はんだマスク： | 緑 |
ホットタグ: マルチレイヤーゴールドフィンガーマザーボードコントロールPCB
お問い合わせを送信
下記フォームよりお気軽にお問い合わせください。 24時間以内に返信いたします。
