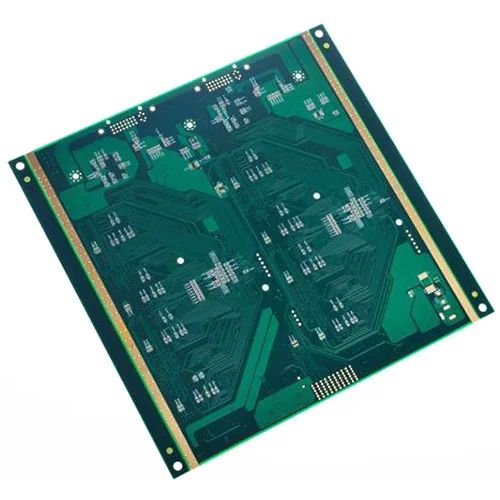

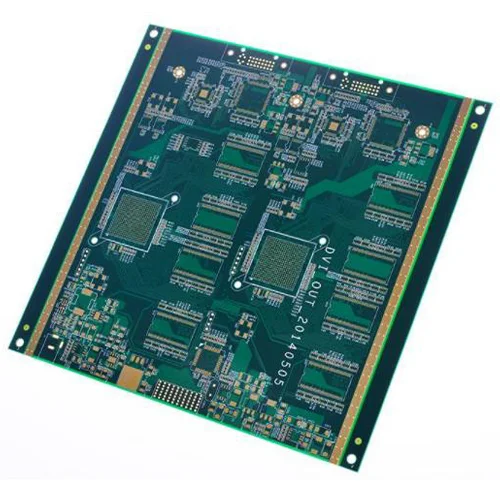

10層PCB回路基板

私たちの工場から10層のPCB回路基板を購入することを安心できます。私たちはあなたに最高のアフターセールサービスとタイムリーな配達を提供します。

お問い合わせを送信

製品説明

10層PCBアプリケーション

プリアンプ、衛星アンテナ、GPS追跡デバイス、SANストレージ、ACドライブ、GSM信号ブースター、モバイルブロードバンドルーター、220Vインバーター、メモリモジュール、カーダッシュボード


10層製造プロセス

切断/ベーキング材料 - >内層の掘削 - >内層パターンの転送 - >内層線の検出 - >エッチング/ストリッピング - >エッチング検出 - >ブラウニング - >半硬化シートの準備 - >ラミネーション - >銅箔>ポジショニング - >フィッティング - >ターゲットホール - >掘削 - 掘削 - > copperイマティン - > copperの検出 - > copper除去とエッチング - >ティン除去 - >エッチング検出 - >誘電検出テスト - >はんだマスク検出 - >テキスト>テキスト>ベーキングトレイ - >スプレー錫、浸漬金、浸漬錫 - > Vカット - >完成製品テスト - >最終酸化 - >最終的な検査 - >パッケージ>パッケージ>


データシート

製品名: 10層PCB回路基板
レイヤー数: 10L
シート: FR4 TG170
ボードの厚さ: 2。4mm
パネルサイズ: 120*95mm/1
外層の銅の厚さ: 35μm
内層の銅の厚さ: 35μm
最小スルーホール: 0。20mm
最小BGA: 0。25mm
線の幅と線の間隔: 3/3。 2mil
表面処理: イマージョンゴールド2U ''


ホットタグ: 10層PCB回路基板
