Viafullは、有名な中国6層産業制御PCBマザーボードメーカーおよびサプライヤーの1つです。当社の工場は、6層産業制御PCBマザーボードの製造を専門としています。 6層PCBは、6枚の導電性材料を含む多層印刷回路基板です。実際には、主に表面の間に2つの追加の信号層が配置された4層PCBです。
標準の6層PCBは、次の6つの層で構成されています。
2つの外層
2つの内側の平面
2つの内層
高速データと低速データの両方に優れたルーティングを提供することに加えて、6層PCBのアーキテクチャは電磁干渉(EMI)も減少させます。高速通信をルーティングするには、2つの表面層と組み合わせて2つの内側の平面を使用する必要があります。
業界の専門家によると、6層のPCBは、軽量とコンパクトな設計により、さまざまな産業用途に最適であると考えられています。 6層PCBアプリケーションは次のとおりです。
産業用電子機器
家電と産業用電子機器はまったく異なります。彼らは、熱、圧力、振動、ストレス、グリット、湿気などの厳しい環境に耐えることができます。それらは、長期間動作し、継続的に作業するように設計されています。この状況は、6層PCBに適用されます。今日、6層のPCBは他の市場の代替品よりも耐久性があります。
医療機器
医療分野では、電子機器は不可欠です。エレクトロニクスに依存する他のすべての業界と同様に、医療産業は小型化されています。
非侵襲的治療法が勢いを増すにつれて、医療分野のミニチュアデバイスに対する需要が増加しています。 6層PCBは、サイズが小さい、軽量、その他の強力な機能があるため、これらのデバイスに最適です。 MRI、X線、CTスキャン、血圧、IR温度監視は、6層PCBを使用する医療機器の例です。
コンピューターとデバイス
コンピューターなしではもはや人生を想像することはできません。ほぼすべてのコンピューターと関連するデバイスは、スペース節約および処理特性が優れているため、6層PCBを使用しています。これらのPCBの開発は、お金を節約しながら他の技術よりも優れている可能性があります。
家電
コンシューマーエレクトロニクスには、幅広い一般的な電子デバイスが含まれています。スマートフォンやラップトップなどの通信デバイス、スマートテレビやメディアプレーヤーなどのエンターテイメントデバイス、電子レンジや洗濯機などの家電製品は、そのような製品の例です。これらのガジェットのほとんどは、従来の単層PCBと比較して6層PCBを持っています。なぜ? 6層のPCBは、それらが単純化され、サイズが小さくなるのに役立ちます。
軍事、航空宇宙、防衛
上記の産業と同様に、軍事および防衛部門は、6層委員会を優先しています。このタイプのPCBは、小型、軽量、実用性、耐久性に人気があります。
監視、航空機防衛システム、レーダーシステム、および自動化された武器は、6層プリント回路基板を使用します。高度な回路では、高温や高圧が高度なコンポーネントに損傷を与える可能性のある過酷な環境に耐えるために、6層PCBが必要です。
通信電子機器
GPSや衛星システムなどの多くの通信デバイスは、耐久性と機能を必要とする通信システムに6層PCBを使用しています。ワイヤレス通信の開発により、高性能の小型デバイスに対する需要が高まっています。 6層回路基板は、需要を簡単に満たします。
その他の通信電子機器アプリケーションには、パワーアンプ、通信塔、レーダーシステムなどが含まれます。
テクノロジーに関しては、6層PCBには多くの設計上の利点があります。 6層PCBを使用すると、次の利点が得られます。
小型
6層PCBを使用することの主な利点の1つはサイズです。階層化されたアーキテクチャのため、それらは同等のパフォーマンスの他のPCBよりも自然に小さくなっています。
これは、現在のトレンドは、スマートフォン、コンピューター、タブレット、スマートウォッチなど、より小さく、よりコンパクトで強力なデバイスに向けているため、最新の電子機器に大きな利点をもたらします。
高品質
6層PCBの構築に必要な作業と準備の量により、これらのタイプのPCBは、単一および二重層ボードよりも品質が効率的です。その結果、それらはより安定する傾向があります。
耐久性の向上
その性質上、6層のPCBは強い可能性があります。これらの6層印刷回路基板は、負荷をサポートできるだけでなく、それらを安全に結合するために必要な圧力と温度にも耐えることができます。
より堅牢です
それらは、単一のPCB上の複数の層に密に詰め込まれています。これらの狭いエンドプレートは、接続をより強くし、サイズが小さいより高い速度と信頼性を達成するのに役立ちます。
単一の接続ポイント
これらは、他のPCBコンポーネントとは独立して動作するように設計されています。その結果、複数の単層PCBに必要な複数の接続ポイントではなく、単一の接続ポイントのみが必要です。
また、完成品には単一の接続ポイントのみが必要なため、電子機器の設計者にも役立ちます。これは、小さなデバイスやガジェットに最適です。ただし、これらの特性により、6層のPCBがモバイルデバイスや高性能エレクトロニクスに最適です。現在、非常に多くの業界がモバイルソリューションを採用しているため、6層のPCBが新しい可能性を見つけています。

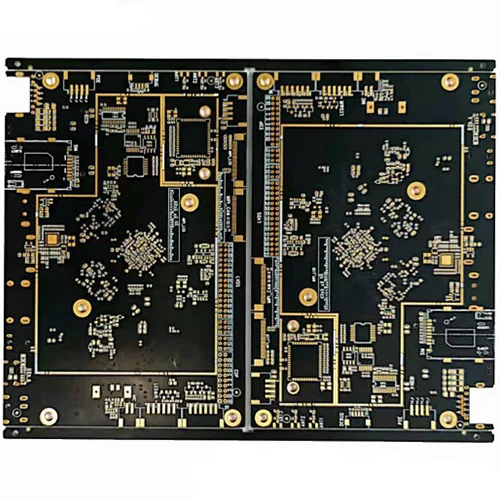

名前: | 6層産業制御PCBマザーボード |
レイヤー数: | 6L |
シート: | FR4 TG150 |
ボードの厚さ: | 1。6mm |
パネルサイズ: | 190*150mm/2 |
外側の銅の厚さ: | 35μm |
内側の銅の厚さ: | 35μm |
最小スルーホール: | 0。20mm |
最小BGA: | 0。35mm |
線の幅と間隔: | 3/3mil |
表面処理: | イマージョンゴールド2U '' |
