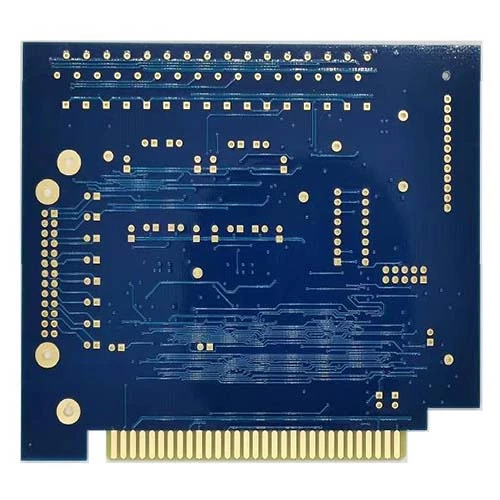

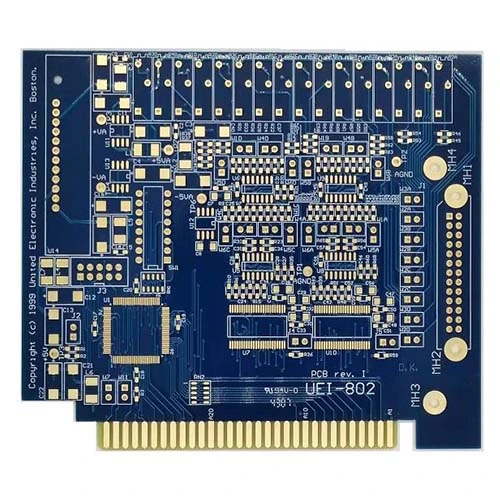

側面の金指回路基板

ゴールドフィンガーPCBは、しばしばエッジコネクタとして使用される金の指のようなパッドを備えたものです。

化学金メッキには、はんだ付け性が優れていますが、化学堆積プロセスは、繰り返し摩耗に耐えるには柔らかすぎて薄いことを意味します。ゴールドメッキはより厚く、より硬く、PCBエッジコネクタの接点を再編成するのに理想的です。通常、ゴールドフィンガーPCBは、簡単な挿入を確保するために、エッジコネクタで面取りする必要があります。具体的に記載されている場合は、順序の詳細に面取りを指定できます。

金の指は、印刷回路基板（PCB）の接続エッジにある金メッキのポストです。金の指の目的は、補助PCBをコンピューターマザーボードに接続することです。 PCBゴールドフィンガーは、消費者スマートフォンやスマートウォッチなどのデジタル信号を介して通信する他のさまざまなデバイスでも使用されています。合金には優れた電気伝導率があるため、PCBの接続ポイントとして使用されます。

PCBゴールドフィンガーの電気めっきプロセスに適した2種類の金があります。

Electroless Nickel Immersion Gold（ENIG）：この金は、電気めっき金よりも費用対効果が高く、はんだが容易ですが、柔らかく薄い（通常2-5U」組成は、回路基板のプラグとプラグの摩耗効果により不適切になります。

金の指により、さまざまな回路基板が互いに通信できます。電源から機器まで、信号は複数の連絡先間を通過して、特定のコマンドを実行する必要があります。コマンドが押されると、読み取られる前に信号が1つ以上のボード間に渡されます。たとえば、モバイルデバイスでリモートコマンドを押すと、手のPCB対応デバイスから近くのマシンまたは遠くのマシンに信号が送信され、それが独自の回路基板を介して信号を受信します。金の指をメッキするプロセスには、多くの細心のステップが含まれます。これにより、生産ラインから出てくるすべての回路基板に、信号を完全に実行するための正しい機器が装備されます。電気めっきプロセスに関与する基準は、各回路基板の金の指が特定のマザーボードの対応するソケットと完全に一致するようにするのにも役立ちます。これらすべての金の指とソケットが適合するようにするために、各PCBはすべて、一連の検査と欠陥テストに合格する必要があります。回路基板上の金のメッキが十分に滑らかでないか、表面に十分に付着しない場合、結果は商業リリースには十分ではありません。 PCBゴールドフィンガーが集まるためには、回路基板の周りの詳細が最初に完了するステップで電気めっきプロセスを実行する必要があります。指をメッキする必要がある場合、ニッケルが銅に塗られます。次に、表面仕上げが最後に適用されます。すべての準備ができたら、ボードは虫眼鏡の下で検査され、接着をテストします。

PCBゴールドフィンガーの電気めっきプロセス中に、指が適切に機能するためには、特定の基準に従う必要があります。 PCB自体の設計も、適切な指の長さとアライメントに必要な領域を考慮する必要があります。

PCB自体の目的やサイズに関係なく、次のルールは常に金の指の設計に適用されます。

メッキされた穴は金の指の近くではなく、金の指ははんだマスクまたはシルクスクリーンと接触してはならず、2つは一定の距離に保持する必要があり、金の指は常にPCBの中央に面している必要があります（これらのルールのいずれかがPCB金指の電動式プロセス中に従っていない場合、PCBはマザーボードと一緒に通信できないかもしれません。または、PCBがマザーボードの対応するスロットに適切に挿入されない場合があります。金は、PCBのコネクタフィンガーで使用されます。金の強度により、接続接点を摩耗させることなく、金の指を何百回も挿入して排出できます。金メッキの保護がなければ、回路基板は数回の使用後に簡単に接続を失う可能性があります。

なぜ金が他の種類の金属よりも優れているのか疑問に思うかもしれません。結局のところ、金は最も希少で最も高価な自然要素の1つです。 PCBの接続エッジを銅またはニッケルでプレートする方が費用対効果が高いでしょうか？ただし、印刷回路基板の必要な機能には金が必要です。 PCBが現代の形に進化するにつれて、金は多くの要因により、最も適切な接続接触金属であると判断されました。金の主な利点は、合金の導電率と腐食抵抗です。強度を高めるために、プリント回路基板で使用される金は、多くの場合、ニッケルまたはコバルトと組み合わされ、一定のPCBアクティビティに直面して金が耐摩耗性が高くなります。
