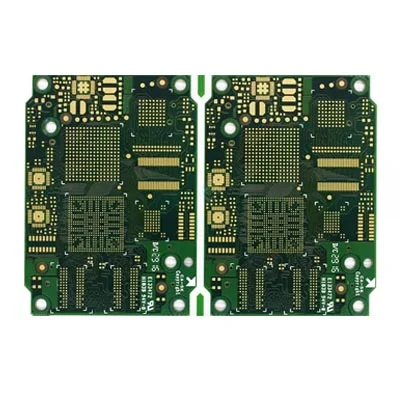

10層HDIインピーダンス制御自動車デジタルPCB

なぜPCBはインピーダンスを必要とするのですか？

ViaFullは、中国のプロの10層HDIインピーダンス制御自動車デジタルPCBメーカーおよびサプライヤーの1つです。

1.テーブルラインを確認して、電子コンポーネントの設置を検討し、挿入後の導電率を検討します。したがって、インピーダンスが低いほど、抵抗が良くなります。

2。PCB回路基板は、銅のクラッディング、電気めっき、接続溶接、およびその他のプロセス生産リンクを通過する必要があります。これらのリンクで使用される材料は、回路基板の全体的なインピーダンスが製品の品質要件を満たし、製品の通常の動作を確保できるように、低い抵抗率を確保する必要があります。

3. PCB回路基板の錫メッキは、回路基板の生産全体で最も一般的な問題であり、インピーダンスに影響を与える重要なリンクです。化学錫メッキ層の最大の欠陥は、変更が容易であり、スズが貧弱であり、回路基板のはんだが困難になることです。過度のインピーダンスは、導電率の低下または不安定な整流パフォーマンスにつながります。

4. PCB回路基板の導体にはさまざまな信号送信があります。伝送速度が上がると、周波数が増加する必要があります。腐食、スタッキングの厚さ、線の幅などのためにライン自体が異なる場合、インピーダンス値の変化を引き起こします。その信号は歪んでいるため、回路基板の性能が低下するため、制御値を特定の範囲内で制御する必要があります。
