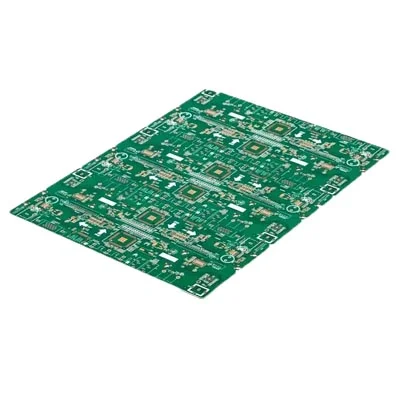

FR4電子インピーダンス制御PCB

インピーダンスに影響する5つの要因

最初：誘電体の厚さ。誘電体の厚さを増加させると、インピーダンスが増加しますが、誘電体の厚さを減らすとインピーダンスが減少します。さまざまな半固体タブレットには、接着剤の含有量と厚さが異なります。プレスされた厚さは、クラッシャーの平坦さとプレスプレートのプログラムに関連しています。使用されるあらゆる種類のプレートでは、生成できる誘電層の厚さを計算する必要があります。これは、設計計算を助長します。 The trial mold tolerance is the key to dielectric thickness control.

2番目：線幅。ラインの幅を増やすとインピーダンスが減少しますが、ライン幅を減らすとインピーダンスが増加します。ライン幅の制御要件は、+/- 10％の耐性内のインピーダンス制御要件のギャップをよりよく満たすことができます。ギャップは10％を超えることはできません。幅は主にエッチング制御によって制御されます。ライン幅を確保するために、エンジニアリングフィルムは、エッチング側のエッチング、写真描画エラー、およびグラフィック転送エラーに従って補償され、ライン幅要件を満たします。

3番目：銅の厚さ。ラインの厚さを減らすとインピーダンスが増加しますが、ラインの厚さを増やすとインピーダンスが減少します。ライン幅は、グラフィックの電気めっき制御または対応する厚さの銅箔を使用して制御できます。銅の厚さの制御には均一な制御が必要です。細い線と分離ラインの出血ブロックが追加され、ライン上の不均一な銅の厚さを防ぎます。これは、CSおよびSSサーフェスの銅分布への不均一なインピーダンス分布に影響します。ボードは、両面銅の厚さの目的を達成するためにボードに渡されます。

4番目：誘電率。誘電率を改善すると、インピーダンスが減少し、誘電率を減らすとインピーダンスが増加する可能性があります。誘電率は主に材料によって制御されます。さまざまなボードには、誘電率が異なります。使用される樹脂材料に関連しています：FR4ボード、誘電率は3。9-4です。 5、使用頻度の増加とともに増加します。 3。9高インピーダンス値は、高い信号透過を取得するために必要です。そうすれば、誘電率が低いことがあります。

5番目：溶接の厚さ、印刷された溶接は、外部インピーダンスを減少させます。一般に、印刷された溶接は、シングルエンドの2オームと微分8オームを減らすことができます。印刷ドロップ値の2倍は2倍です。 3回以上印刷すると、インピーダンス値は変更されなくなります。
