BGAのフルネームは、ボールグリッドアレイ(ボールグリッドアレイ構造を備えたPCB)です。これは、大きなコンポーネント用のピンパッケージ方法です。違いは、腹部の底に引っ込められたガルウィングエクステンションピン、フラットエクステンションピン、またはJ字型ピンなど、周囲にリストされている「1次元スペース」のシングルローピンが、腹部の底部のフル配列または部分配列に変更され、2次元容量型に分配されたボーデンテル型に分配されたボードに分布するボールを使用します。小さな包装エリアの特徴、機能の増加、ピンの増加、高い信頼性、良好な電気性能、包括的なコストの低さがあります。

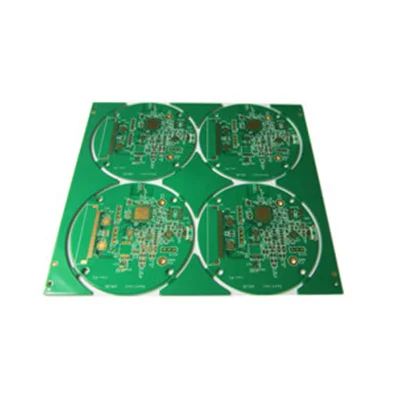

名前: | 小さなBGA回路基板PCB |
レイヤー数: | 4層 |
PCB素材: | FR4 TG170 |
PCBの厚さ: | 1。6mm |
表面処理: | enig(金の厚さ2U ") |
完成した銅の厚さ: | 1/1/1/1オンス |
はんだマスクインク: | 緑、日光PSR-4000 |
最小ライン幅とライン間隔: | 0。07/0。 09mm |
BGAパッド: | 0。25mm |
