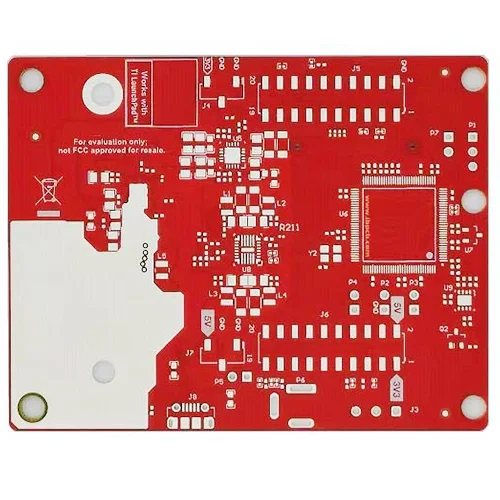

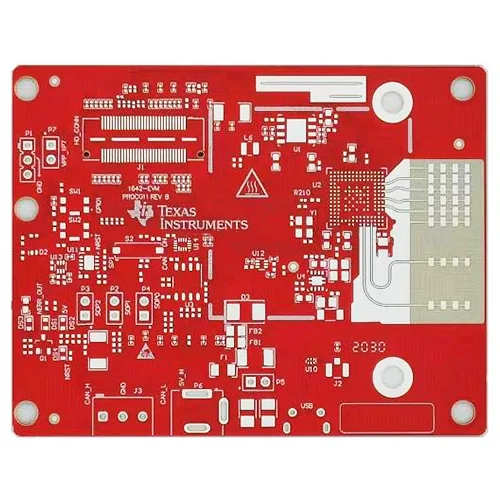

ミリ波レーダーPCB回路基板
  • ミリ波レーダーPCB回路基板 ミリ波レーダーPCB回路基板
  • ミリ波レーダーPCB回路基板 ミリ波レーダーPCB回路基板

ミリ波レーダーPCB回路基板

ミリ波レーダーPCB回路基板に興味をそそられる場合は、親切に連絡してください。私たちは、品質保証を犠牲にして、良心主導の献身的なサービスの基準を遵守しています。

お問い合わせを送信

製品説明

ミリ波レーダーは、主に24GレーダーPCBおよび77GレーダーPCBを使用しています。ミリ波レーダーPCBは、主に自動車AIインテリジェントな無人運転に使用されます。ミリ波レーダーPCBには、幅広いアプリケーションの見通しがあります。現在、市場はRogers RO3003G2+ITEQ IT180を使用して77GHzミリ波レーダーPCBを大量生産することを好みます


ミリ波レーダーセンサーの違い

レーダーPCB設計の一般的な特徴は、回路損失を減らしてアンテナ放射を増加させるために、超低損失レーダーPCB材料が必要です。レーダーPCB材料は、レーダーセンサー設計の重要なコンポーネントです。適切なレーダーPCB材料を選択すると、ミリ波レーダーセンサーの安定性と一貫性を確保できます。


ミリ波レーダーは、ADASが安全性と利便性を向上させるためのコアテクノロジーです。 mmwaveレーダーのターゲットアプリケーション:

自動緊急ブレーキの反転(R-AEB)

フロント/リアクロストラフィックアシスト(FCTA/RCTA)

駐車アシスト(PA)

死角検出(BSD)

カスケードイメージングレーダー(IMR)

自動緊急ブレーキ(AEB)

アダプティブクルーズコントロール(ACC)

レーンチェンジアシスト(LCA)

レーダー360°の知覚


データシート

名前: ミリ波レーダーPCB回路基板
ボード: Rogers RO3003+370hr
誘電率: 高周波材料誘電率3。0
誘電体の厚さ: 5mil(0。127mm)
レイヤー数: 6L
ボードの厚さ: 1。2mm
銅の厚さ: 内層と外層用の1オンス
スルーホール: 樹脂プラグホール
表面プロセス: 化学銀堆積
熱伝導率: 0。69W/m。 k
損失: 0。001


ホットタグ: ミリ波レーダーPCB回路基板
