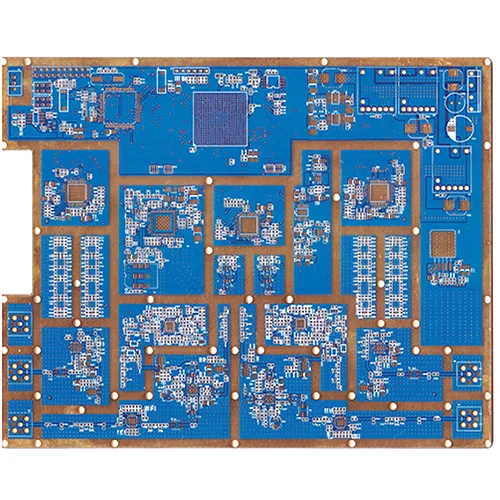

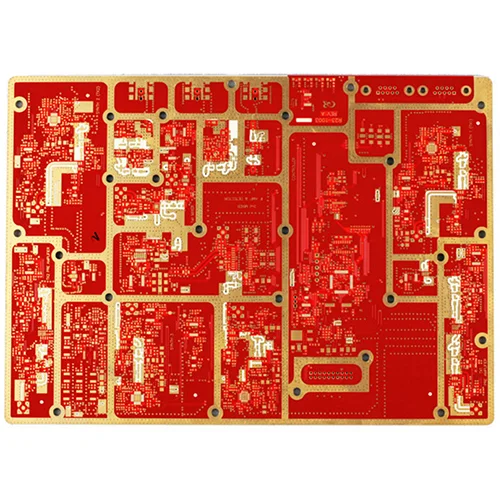

高周波ハイブリッドPCB

中国の専門メーカーの1つとして、Viafullは高周波ハイブリッドPCBを提供したいと考えています。そして、私たちはあなたに最高のアフターセールサービスとタイムリーな配達を提供します。

お問い合わせを送信

製品説明

高周波ミキシングボードはどこで使用されていますか?

衛星レシーバー、ベースステーションアンテナ、マイクロ波トランスミッション、カーフォン、グローバルポジショニングシステム、衛星通信、通信機器コネクタ、レシーバー、信号発振器、ホームアプライアンスネットワーク、高速コンピューティングコンピューター、オシロスコープ、ICテスト機器など、高リリース通信。中間周波数通信、高速トランスミッション、高機密性、高伝送品質、高ストレージ容量処理、その他の通信およびコンピューターフィールドには、高周波マイクロ波印刷回路板が必要です。


マイクロ波高周波ハイブリッドPCBスタッキング方法と特性

1.高周波ハイブリッドPCB制御可能な深さ複合ラミネーション構造、高周波ハイブリッドPCBには、L1銅層(高周波シート)、L2銅層(PPシート)、L3銅層(エポキシ樹脂基質)、L4銅層が順番に含まれます。 L2、L3、L4銅層には、同じ位置に同じサイズのスロットが付属しています。 L4銅層には、内側から外側に3インチのバッファー材料が付いており、スチールプレートとクラフトペーパーは外側から外側に積み上げられています。アルミニウム板、鋼板、クラフト紙は、内側から外側までL1銅層に積み重ねられています。

2。最初の機能によると、3インチのバッファー材料は、2層のリリースフィルムの間に挟まれたバッファ材料です。

3。最初の特徴によると、高周波ボード制御深度ボードの積層構造は、高周波シートがポリテトラフルオロエチレンシートであるという点で特徴付けられます。


高周波ハイブリッドPCBコンポジットボードの拡張と収縮の特性は、通常のエポキシ樹脂基質の拡張特性とは異なるため、ボードの反りと収縮は制御が困難であり、最初に溝を掘り、次に押す方法はボードの問題金属デントを引き起こします。 3インチのバッファー材料は、溝の片側に設定されており、バッファ材料を押している間に溝の穴に入力して、へこみの問題を避けることができます。クラフトペーパーバッファーの圧力は、段ボールの両側に設定されて熱伝達のバランスを均一にバランスさせ、鋼板がプレス中に均一な熱伝導を確保するように設定されているため、プレスが平らになり、プレスプロセス中の熱と圧力はバランスが取れているため、ボードの曲率と拡大をよりよく制御します。

5G通信技術の急速な開発により、通信機器にはより高い周波数要件が提案されています。市場には多くのマイクロ波の高周波ハイブリッドPCBがあります。これらのマイクロ波の高周波ハイブリッドPCBの製造技術も、より高い要件を提起しています。私たちは10年以上IPCB処理に特化しており、多層ハイブリッドPCB製造サービスを提供できます。マルチレイヤーハイブリッドPCB生産のプロセス全体に必要なすべての機器があり、ISO9001-2000国際標準管理システムに準拠し、IATF16949およびISO 14001システム認定を通過しました。その製品は、UL認証に合格し、IPC-A-600GおよびIPC-6012A標準に準拠しています。高品質で、安定性が高く、高度なマイクロ波の高周波ハイブリッドPCBサンプルとバッチサービスを提供できます。


データシート

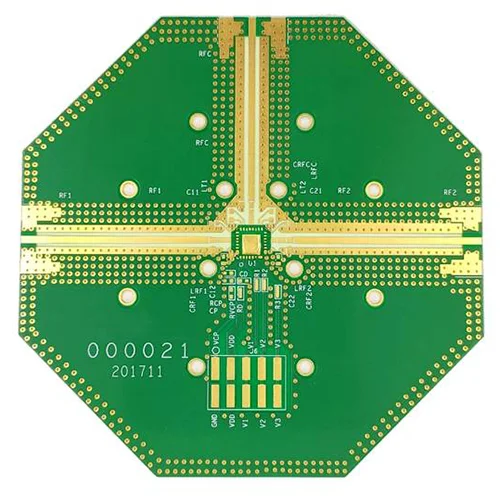

製品名: 高周波ハイブリッドPCBボード
ボード資料: Rogers RO4350B+FR4
レイヤー数: 12L
ボードの厚さ: 1。6mm
銅の厚さ: 完成した銅の厚さ1オンス
インピーダンス: 50オーム
誘電体の厚さ: 0。508mm
誘電率: 3。48
熱伝導率: 0。69W/m。 k
難燃性グレード: 94V-0
ボリューム抵抗率: 1。2*1010


ホットタグ: 高周波ハイブリッドPCB
