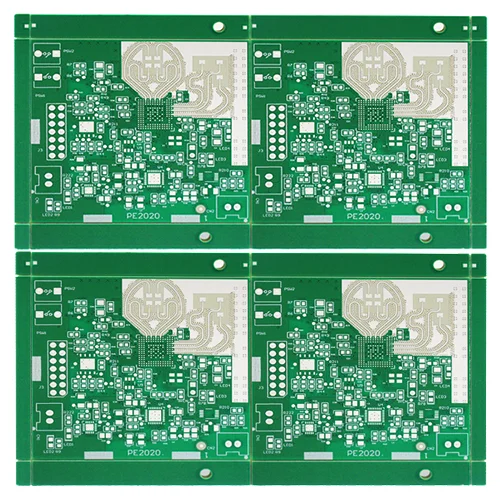

ハイブリッド高周波PCBボード

ハイブリッドPCBは、マイクロ波RFシリーズ製品で一般的に使用されています

viafullで中国からハイブリッド高周波PCBボードの膨大な選択を見つけてください。協力を楽しみにして、プロのアフターセールスサービスと適切な価格を提供します。電子通信技術の急速な開発により、高速および高忠実度の信号伝送を実現するために、通信機器でますます多くのマイクロ波無線周波数PCBが使用されます。高周波ハイブリッド回路板で使用される誘電体材料は、優れた電気特性と良好な化学的安定性を備えており、主に次の4つの側面に現れます。

1.ハイブリッドPCBには、信号透過損失が低い、短い伝送遅延時間、低信号伝送の歪みの特性があります。

2。優れた誘電特性（主に低い相対誘電率DK、低誘電損失因子DFを指します）。さらに、周波数、湿度、温度などの環境変化の下では、誘電特性（DK、DF）は安定したままです。

3.高精度特性インピーダンス制御。

4.ハイブリッドPCBには、優れた耐熱性（TG）、加工性、適応性があります。

マイクロ波高周波ハイブリッドPCBは、ワイヤレスアンテナ、アンテナを受け取るベースステーション、パワーアンプ、レーダーシステム、ナビゲーションシステムなどの通信機器で広く使用されています。

コストの節約、曲げ強度の改善、電磁干渉の制御などの1つ以上の要因に基づいて、高周波ラミネーション設計は、低樹脂の流れで高周波プリプレグと滑らかな誘電表面を持つFR-4基質を使用する必要があります。高周波複合ラミネート。この場合、プレスプロセス中に製品接着制御の大きなリスクがあります。

マイクロ波高周波ハイブリッドPCBスタッキング方法と特性

1.高周波ハイブリッドPCB制御可能な深さ複合ラミネーション構造、高周波ハイブリッドPCBには、L1銅層（高周波シート）、L2銅層（PPシート）、L3銅層（エポキシ樹脂基質）、L4銅層が順番に含まれます。 L2、L3、L4銅層には、同じ位置に同じサイズのスロットが付属しています。 L4銅層には、内側から外側まで3インチのバッファー材料が付いており、スチールプレートとクラフト紙は順番に外側から外側に積み上げられています。アルミニウムプレート、スチールプレート、クラフト紙は、内側から外側へのL1銅層に積み重ねられています。

2。最初の機能によると、3インチのバッファー材料は、2層のリリースフィルムの間に挟まれたバッファ材料です。

3。最初の特徴によると、高周波ボードが制御された本発明の深部ハイブリッドボードの積層構造は、高周波シートがポリテトラフルオロエチレンボードであることを特徴づけています。

高周波ハイブリッドPCBコンポジットボードの拡張と収縮の特性は、通常のエポキシ樹脂基質の拡張特性とは異なるため、ボードの反りと収縮は制御が困難であり、最初の溝と押しの処理方法はボード上の金属製の問題を引き起こします。 3インチのバッファー材料は、溝の片側に設定されており、バッファ材料を押している間に溝の穴に入力して、へこみの問題を避けることができます。クラフトペーパーバッファーの圧力は、段ボールの両側に設定されて熱伝達のバランスを均一にバランスさせ、鋼板がプレス中に均一な熱伝導を確保するように設定されているため、プレスが平らになり、プレスプロセス中の熱と圧力はバランスが取れているため、ボードの曲率と拡大をよりよく制御します。

5G通信技術の急速な開発により、通信機器にはより高い周波数要件が提案されています。市場には多くのマイクロ波の高周波ハイブリッドPCBがあります。これらのマイクロ波の高周波ハイブリッドPCBの製造技術も、より高い要件を提起しています。私たちは10年以上IPCB処理に特化しており、多層ハイブリッドPCB製造サービスを提供できます。マルチレイヤーハイブリッドPCB生産のプロセス全体に必要なすべての機器があり、ISO9001-2000国際標準管理システムに準拠し、IATF16949およびISO 14001システム認定を通過しました。当社の製品は、UL認証に合格し、IPC-A-600GおよびIPC-6012A標準に準拠しています。高品質で、安定性が高く、高度なマイクロ波の高周波ハイブリッドPCBサンプルとバッチサービスを提供できます。
