HDI PCBは、従来のPCBよりも単位回路密度が高くなっています。彼らは、直径0.006インチ以下のマイクロバイアと同様に、埋もれたバイアと盲目のバイアスの組み合わせを使用します。
高密度回路基板は、次の機能を備えたPCBです。
スルーホールと埋もれたバイアス、表面から表面、表面から表面、少なくとも2つのレイヤー、コアから無容器の構造、電力接続のない無力な基質構造、コアから容認のない構造の代替

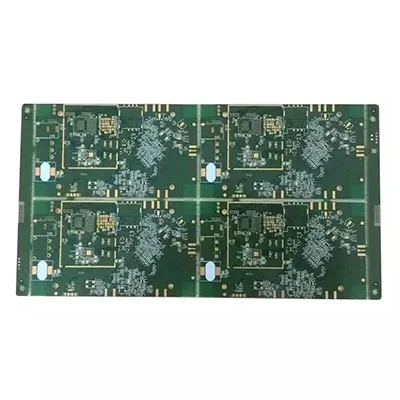

| 名前: | HDI PCB RF回路基板 |
| 基本資料: | FR-4 |
| 銅の厚さ: | 1オンス |
| ボードの厚さ: | 1。6mm、1。6mm |
| 絞り: | 0。1mm |
| 線幅: | 300万 |
| ライン間隔: | 300万 |
| 表面処理: | 錫スプレーのリードフリー、ブリキスプレーのリードフリー |
| 最小開口: | 0。25mm |
| 最小ライン間隔: | 0。003 " |
| 色: | グリーンまたは要件に応じて |
