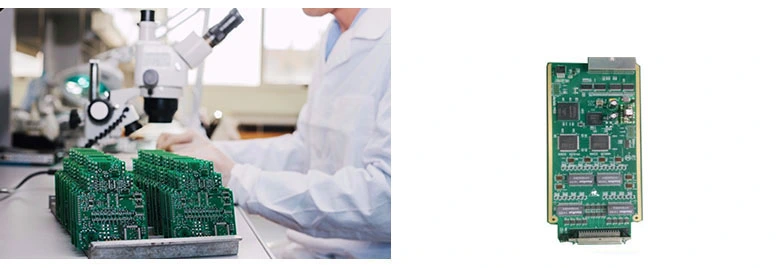

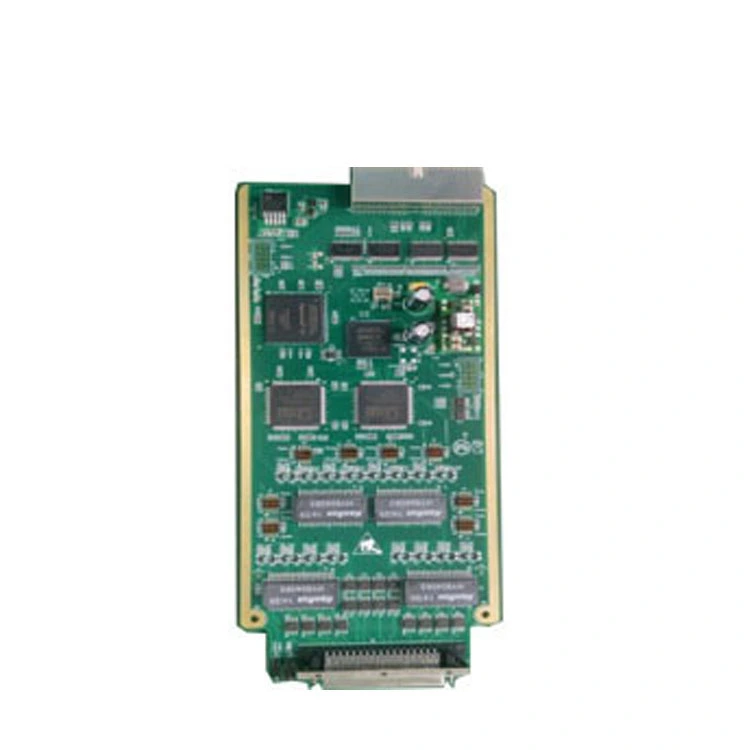

通信PCBA

通信PCBAの簡単な詳細

2009年に設立されたHontec Quick Electronics Limited（Hontec）は、28か国のハイテク産業向けのハイミックス、低ボリューム、QuickturnプロトタイプPCBを専門とする大手Quickturnプリントサーキットボードメーカーの1つです。 PCB製品には、効率的に迅速に動作していると、4〜48層、HDI、重い銅、硬質濃度、高周波マイクロ波、埋め込み容量が含まれており、顧客の多様な需要を満たすための「PCBワンストップショップ」サービスを提供します。 Hontecは、4層のPCBで24時間の配達を満たすために毎月4,500種類、6層で48時間、8時間以上の高層PCBで72時間を最速で生産することができます。 GuangdongのSihuiに位置するHontecは、UPS、DHL、およびWorld-Classのフォワーダーと提携して、効率的な配送サービスを提供しています。

トップマルチレイヤーPCBテクノロジー

ViaFine PCB Co.、Ltd。を選択して、高度な多層PCBテクノロジーを使用して業界の標準を設定します。当社の工場には、より高い精度とより信頼性の高いパフォーマンスでPCB回路基板を完成させるための最先端の製造機器が装備されています。私たちが生産するPCB回路基板は、自動車電子機器、通信、AIインテリジェンス、医療機器、産業用電子機器で使用されています。 ViaFine Pcb Co.、Ltd。は、イノベーションと品質に焦点を当てており、すべてのPCB回路基板がIPC600H、ROHS、REACHなどの厳格な産業基準を満たしていることを保証しています。高品質の多層PCBを注文し、Viafineの違いを体験するには、今すぐお問い合わせください。
