小さなBGA回路基板は何ですか?

2025-06-13

小型化、高性能、低消費電力の要件が増加している今日の電子製造分野では、小さなBGA回路基板業界の主流の選択になりつつあります。 BGAは、そのフルネームであるボールグリッドアレイですが、従来のシングルローピンパッケージング方法とは異なります。コンポーネントの下部にある2次元平面領域のはんだ接続ポイントを巧みに配布します。このパッケージング方法は、ピン密度を大幅に改善するだけでなく、電気性能と熱散逸能力を最適化し、ハイエンドの電子機器で輝きます。

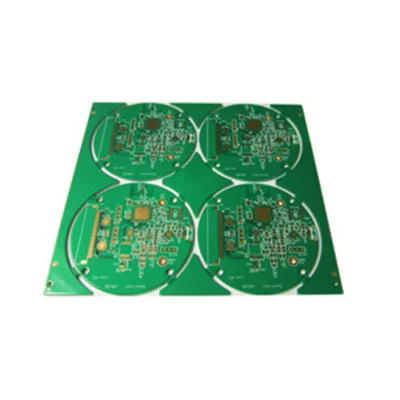

Small BGA Circuit Board


小さなBGA回路基板はどのような変更を製品にもたらすことができますか?

小さなBGA回路基板を使用すると、機能的な統合が高く、パッケージングエリアが小さいこと、より安定したパフォーマンスが得られます。高精度のはんだボール接続が使用されているため、信号伝達と干渉に自然な利点があり、パフォーマンス安定性の要件が高い高周波および高速アプリケーション環境に適しています。さらに、BGAパッケージは、従来のピンパッケージが直面する溶接の信頼性の問題を効果的に解決し、誤ったはんだ付けや接触不良のリスクを大幅に減らし、製品全体の長期的な安定性とサービス寿命をさらに改善できます。


技術仕様の観点から、小さなBGA回路基板の特別な点は何ですか?

これ小さなBGA回路基板4層ボード構造の設計を採用し、FR4 TG170高温材料を使用して、さまざまな複雑な労働条件の下で良好な熱安定性を確保します。ボードの厚さは1.6mmで制御されており、主流の設計要件を満たしています。表面処理方法はENIG(化学ニッケルメッキの金)を採用し、金層の厚さは2マイクロインチであり、溶接の信頼性を高めるだけでなく、酸化防止能力も向上させます。最小ライン幅/ライン間隔は0.07/0.09mmに達する可能性があり、BGAパッドの直径は0.25mmに正確であり、ミクロンレベルのプロセス処理における正確な制御能力を示しています。


どの産業が小さなBGA回路基板を最も必要としていますか?

小さなBGA回路基板は、スマートフォン、ラップトップ、ウェアラブルデバイス、自動車電子システム、産業コントローラー、通信モジュール、医療機器などで広く使用されており、ボリューム、パフォーマンス、信頼性の要件が非常に高いです。 AI、5G、モノのインターネットなどのテクノロジーの開発により、小規模および高密度の回路基板の需要は増え続けており、BGAパッケージはこの傾向を満たすための重要な技術です。特に、スペースが制約されているが機能集約型の製品では、ほとんどかけがえのない製品です。


なぜ私たちを選ぶのですか?

材料とプロセスの安定性に焦点を当てるだけでなく、品質管理と技術サービスにも懸命に取り組んでいます。この製品は、Sunlight PSR-4000グリーンはんだマスクインクを使用して、良好な断熱と視覚認識を確保しています。同時に、さまざまなターミナル製品の差別化されたニーズを満たすために必要に応じて、パッドサイズ、ボード層の設計、および表面処理方法を調整できる専門のカスタマイズサービスを提供します。当社の生産プロセスは、ISO品質管理システムに従って厳密に実装されており、各回路基板が国際基準を満たすことができるようにしています。


2009年に設立されたGuang Dong Viafine PCB Limitedは、プロの印刷回路基板(PCB)印刷回路基板アセンブリ(PCBA)統合サービスハイテクエンタープライズであり、R&DとHighcision Multilayer BoardsおよびSpecial Boardsの生産を専門としています。質問やサポートについては、までお問い合わせくださいsales13@viafinegroup.com.
